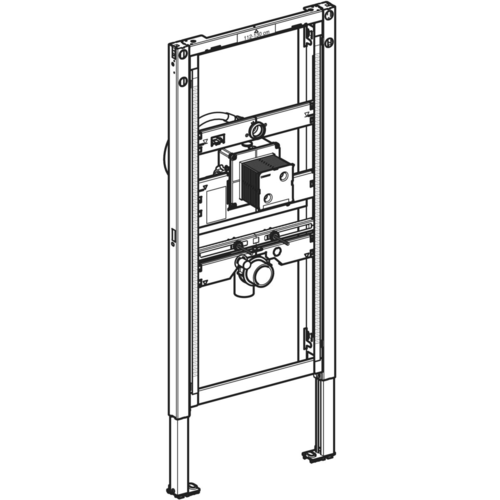

Geberit Duofix Element für Urinal, 112-130cm, universell, für verdeckte Urinalsteuerung

• Geberit Duofix
• 1 x Element für Urinal, 112-130cm
• universell
• für verdeckte Urinalsteuerung

Verwendungszweck

• für Metall- und Holzständerwände, Geberit Duofix Systemwände, Fußbodenaufbauten 0-25 cm
• und zum Einbau in teil- oder raumhohe Vorwände, in raumhohe Trennwände
• Für Geberit Urinalsteuerungen für verdeckte Montage, vandalensicher
• Zur Montage von Urinalen

Produktdetails

• selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• Mit Auszugsblech für seitliche Befestigung über dem Element an Metall- oder Holzprofilen
• oder an Geberit Duofix Systemständern
• alternative Befestigungsposition für Wandanker
• Fußplatten drehbar, passend zum Einbau in U-Profile UW 50 und UW 75
• Fußplatten werkzeuglos in Geberit Duofix Systemschiene montierbar
• Fußstützen mit Rutschhemmung, verzinkt korrosionsgeschützt
• Elementhöhe auf Urinal anpassbar (Verstellbereich: 112–130 cm)
• universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss rechts am UP-Gehäuse
• Wasseranschluss MasterFix- und MeplaFix-fähig
• werkzeuglos montierbare Anschlusswinkel
• vormontiertes Absperrventil mit Drossel
• Mit eingebautem Leerrohr zum Spülen der Leitung
• Serviceöffnung hinter dem Urinal
• Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
• Flexibler Spülschlauch mit Führung und eingebautem Rückflussverhinderer
• Ausgerüstet mit Leerrohr für Anschluss des Sensors am Geruchsverschluss der Urinalsteuerung
• höhenverstellbare Befestigung für Zulauf ø 32 mm
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• breiten- und höhenverstellbare Urinalbefestigungen M8
• Traversen mit Mittenmarkierung, werkzeuglos verstellbar
• Zusätzliche Befestigung für Urinal mit Zubehör möglich
• Mit Zubehör auf Urinale mit Sprühkopf umrüstbar

Technische Daten

• Werkstoff: Stahl
• Fließdruck: 100 - 800 kPa
• max. Prüfdruck Wasser: 1600 kPa
• Prüfdruck Luft / Inertgas max.: 300 kPa
• max. Wassertemperatur: 30 °C
• Durchfluss bei 1 bar ohne Durchflussbegrenzer: 0,3 l/s.
• Durchfluss bei 1 bar mit Durchflussbegrenzer: 0,24 l/s.

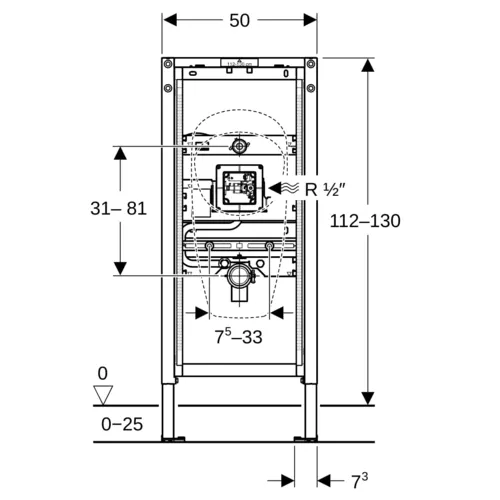

• Maße (BxTxH): 50 x 7,5 x 112-130 cm

Lieferumfang

• Wasseranschluss R 1/2"
• Bauschutz mit Deckel
• Anschlussbogen aus PE-HD, ø 50 / 63 mm
• Befestigungs- und Schutzmaterial
