Geberit Duofix Element für Urinal, 98cm, universell, Betätigung von oben

• Geberit Duofix
• 1 x Element für Urinal, 98cm
• universell

Verwendungszweck

• für Metall- und Holzständerwände, Geberit Duofix Systemwände, Fußbodenaufbauten 0-25 cm
• und zum Einbau in teilhohe Vorwände
• zur Montage von Urinalen
• Zum Einbau von pneumatischen Geberit Urinalsteuerungen (ab Baujahr 2009)

Produktdetails

• selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• alternative Befestigungsposition für Wandanker
• Fußplatten drehbar, passend zum Einbau in U-Profile UW 50 und UW 75
• Fußplatten werkzeuglos in Geberit Duofix Systemschiene montierbar
• Fußstützen mit Rutschhemmung, verzinkt korrosionsgeschützt
• Universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Wasseranschluss rechts am UP-Gehäuse
• Wasseranschluss MasterFix- und MeplaFix-fähig
• Anschlusswinkel werkzeuglos montierbar
• Absperrventil mit Drossel, vormontiert
• Mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
• Spülschlauch biegbar
• Spülschlauch mit Führung zum Verhindern von stehendem Wasser
• höhenverstellbare Befestigung für Zulauf ø 32 mm
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• breiten- und höhenverstellbare Urinalbefestigungen M8
• werkzeuglos verstellbare Traversen mit Mittenmarkierung
• Zusätzliche Befestigung für Urinal mit Zubehör möglich
• Mit Zubehör auf Urinale mit Sprühkopf umrüstbar

Technische Daten

• Werkstoff: Stahl
• Fließdruck: 100 - 800 kPa
• max. Prüfdruck Wasser: 1600 kPa
• Prüfdruck Luft / Inertgas max.: 300 kPa
• max. Wassertemperatur: 30 °C
• Durchfluss bei 1 bar ohne Durchflussbegrenzer: 0,3 l/s.
• Durchfluss bei 1 bar mit Durchflussbegrenzer: 0,18 l/s.

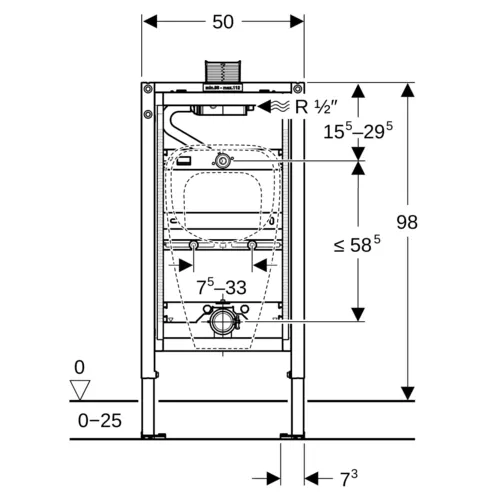

• Maße (BxTxH): 50 x16,5 x 98 cm
• höhenverstellbar

Lieferumfang

• Anschlusswinkel R 1/2"
• Bauschutz mit Deckel
• Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
• Anschlussbogen aus PE-HD, ø 63 / 50 mm
• Dichtung ø 57 / 50 mm
• Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
• Befestigungs- und Schutzmaterial
