Geberit DuofixBasic Element für Urinal, 130cm, universell, für Basic Urinalsteuerung

• Geberit DuofixBasic
• 1 x Element für Urinal, 130cm
• universell, für Basic Urinalsteuerung

Verwendungszweck

• für Metall- und Holzständerwände, Geberit Duofix Systemwände, Fußbodenaufbauten 0-20 cm
• und zum Einbau in teil- und raumhohe Vorwände, in raumhohe Trennwände
• zum Einbau von Basic Urinalsteuerungen (ab Baujahr 2013), zur Montage von Urinalen
• nicht geeignet für Urinale mit Sprühkopf

Produktdetails

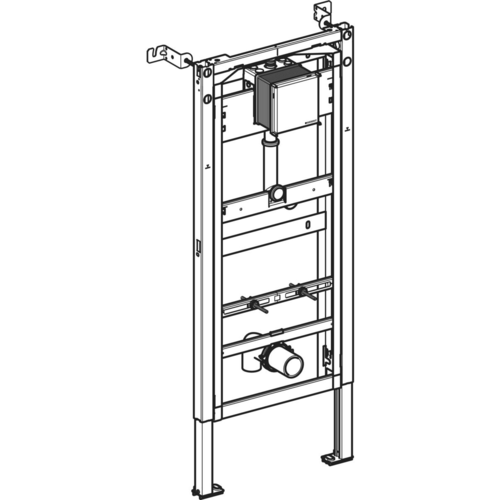

• selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• Alternative Befestigungsposition für Wandanker
• Fußplatten aus Kunststoff, Fußplattentiefe passend zum Einbau in U-Profile UW 50
• Fußstützen verzinkt korrosionsgeschützt
• universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss oben am UP-Gehäuse
• Wasseranschluss MasterFix- und MeplaFix-fähig
• Anschlusswinkel werkzeuglos montierbar
• vormontiertes Absperrventil mit Drossel
• mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 13,5 x 13,5 cm werkzeuglos ablängbar
• Befestigung für Zulauf ø 32 mm höhenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8, breiten- und höhenverstellbar
• zusätzliche Befestigung für Urinal mit Zubehör möglich

Technische Daten

• Fließdruck: 100–800 kPa
• max. Prüfdruck Wasser: 1600 kPa
• max. Prüfdruck Luft / Inertgas: 300 kPa
• max. Wassertemperatur: 30 °C
• Durchfluss bei 1 bar (ohne Durchflussbegrenzer): 0,3 l/s.
• Durchfluss bei 1 bar (mit Durchflussbegrenzer): 0,18 l/s.
• Werkstoff: Stahl

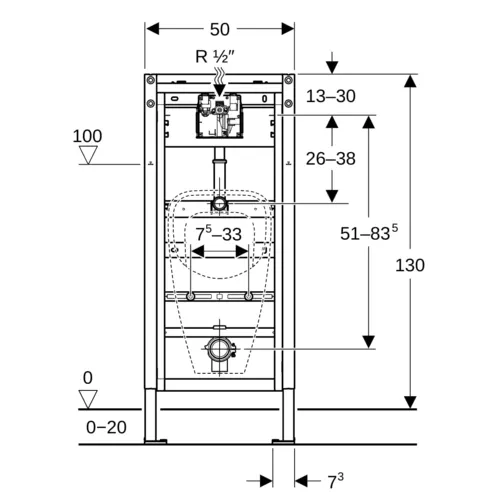

• Maße (BxTxH): 50 x 7,5 x 130 cm

Lieferumfang

• Wasseranschluss R 1/2"
• Bauschutz und 2 Wandanker
• Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
• Anschlussbogen aus PE-HD, ø 63 / 50 mm
• Dichtung ø 57 / 50 mm
• Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
• Traverse für Beplankungsauflage
• Befestigungs- und Schutzmaterial
